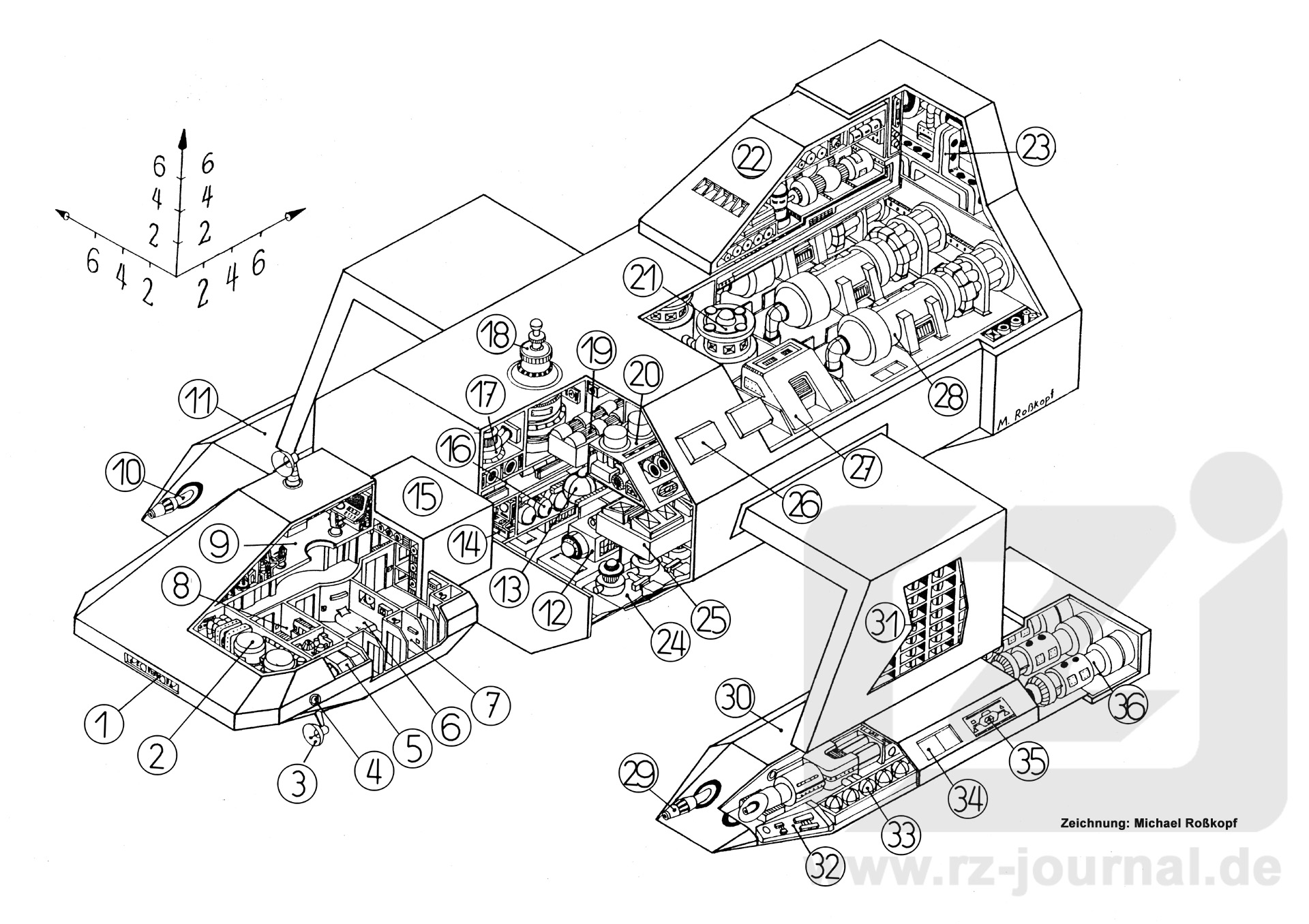

Abfangjäger
der Arkoniden

  1. Beobachtungssysteme

  2. Wasser- und Luft Wiederaufbearbeitung

  3. Ortungsantenne

  4. Kamera

  5. Wassertank

  6. Ein-Mann-Kabine

  7. Hygienezelle

  8. Bordküche

  9. Kommandozentrale

  10. Rechte Impulskanone

  11. Rechter Ausleger

  12. Andruckabsorber

  13. Deuteriumtanks

  14. Maschinenleitzentrale

  15. Verbindungstunnel

  16. Kühlmitteltanks

  17. Notaggregat für 18

  18. Hyperfunkantenne

  1. Energiespeicher

  2. Schutzschirmaggregate

  3. Kernfusionsmeiler

  4. Überlichtmodul

  5. Energieleitung

  6. Prallfeldprojektoren

  7. Antigravtriebwerk

  8. Schutzschirmprojektoren

  9. Energieumformer

  10. Hauptimpulstriebwerk

  11. Linkes Desintegratorgeschütz

  12. Linker Ausleger

  13. Positronische Verbindungen

  14. Steuer- und Überwachungspositronik

  15. Stützmassenbehälter

  16. Schott zum Stützmassenbehälter

  17. Fahrzeugemblem

  18. Zusatz- und Steuertriebwerk

Zeichnung und Text: © Michael Roßkopf

Diese Risszeichnung von Michael Roßkopf erschien 1983 im Rahmen des Atlan-Grafikwettbewerbs auf der LKS von Atlan Nr. 239 der 2. Auflage.
